Chyť kbelíky

  • Jmenovitá nosnost: 3,2t-63t
  • Objem drapáku: 0,2m³-60m³
  • Model: Hydraulický a mechanický drapák
  • Materiál: Q345B, Hardox 400, Q4600, NM400
Referenční cena
Kontaktujte nás pro přesnější ceny!

Úvod

Elektrický hydraulický véčkový drapák má jednoduchou konstrukci, snadno se obsluhuje a je stabilní při práci v náročných podmínkách.

Je určen především pro manipulaci s elektřinou a jemnými sypkými materiály, jako jsou chemikálie, hnojiva, obilí, uhlí, koks, železná ruda, písek, částicové stavební materiály a rozbité kameny atd.

Je široce používán v přístavech, ocelárnách, elektrárnách, lodích a čistírnách odpadků, závodech a používá se spolu s věžovými jeřáby, lodními jeřáby, lodními vykladači, pojezdovými jeřáby a dalšími typy jeřábů. Drapák má vlastní hydraulický systém. S pohonem dvou olejových válců a výrobou vysoce pevné oceli. S velkou uzavírací silou, vynikajícími těžebními vlastnostmi a vysokou efektivitou práce. Hydraulické otočné body podle požadavků zákazníků, Bez hydraulického drapáku s rotačním bagrem použijte olejový válec nebo záložní vedení, není třeba přidávat další hydraulický ventilový blok a vedení. Rotační drapák hydraulického rypadla potřebuje přidat další sadu hydraulického ventilu a potrubí k ovládání, olejový válec tvoří ochranné zařízení pístu.

Kapacita

Modelka Objem (m³) Spotřeba materiálu t/m³ Dia z kladky Průměr ocelového lana čas otevření a zavření (s) Využití kapacity jeřábu
1U1 1 >1,8-2,9 Φ350 Φ14-16 11 5
U2 1.5 >1,0-1,8 Φ350 Φ14-16 12.5 5
U3 2.5 >0,5-1,0 Φ350 Φ14-16 8 5
U4 2 >1,8-2,9 Φ500 Φ18-20 15 10
U5 3 >1,0-1,8 Φ500 Φ18-20 15 10
U6 5 >0,5-1 Φ500 Φ18-20 10 10
U7 3 >1,8-2,9 Φ610 Φ21.5 15.3 10

Typy

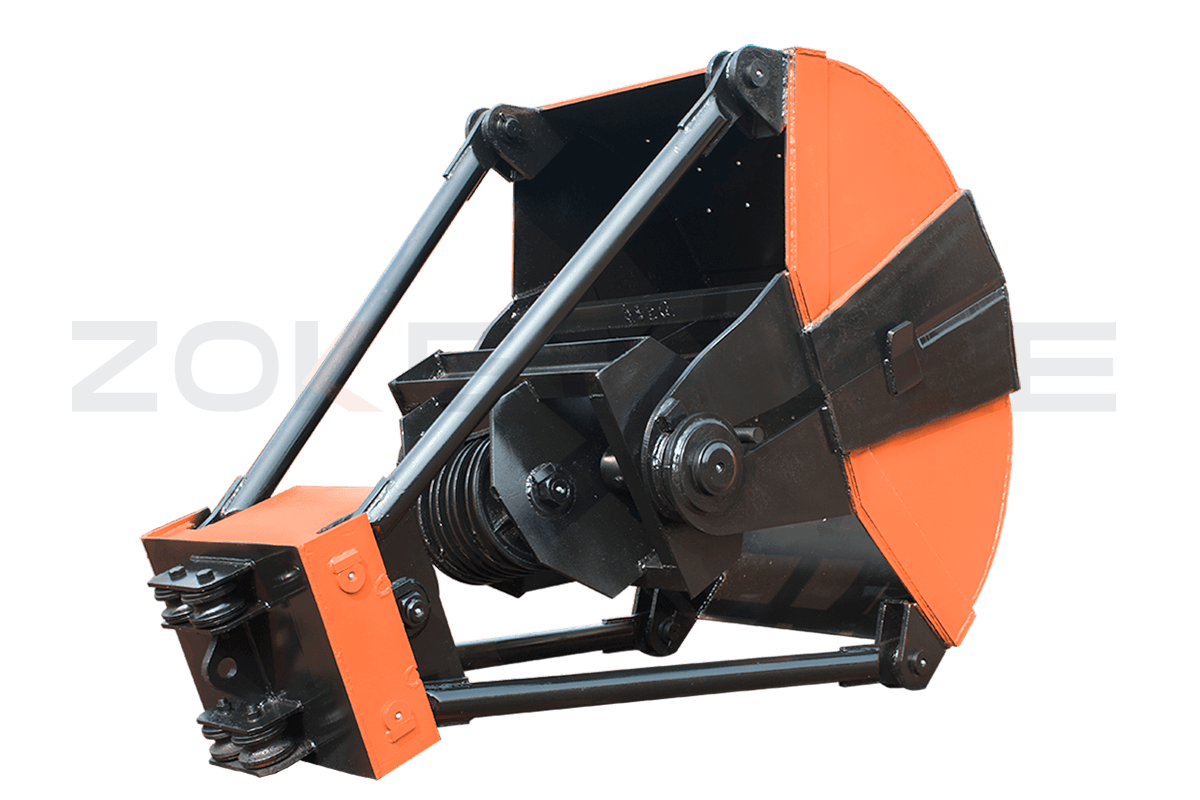

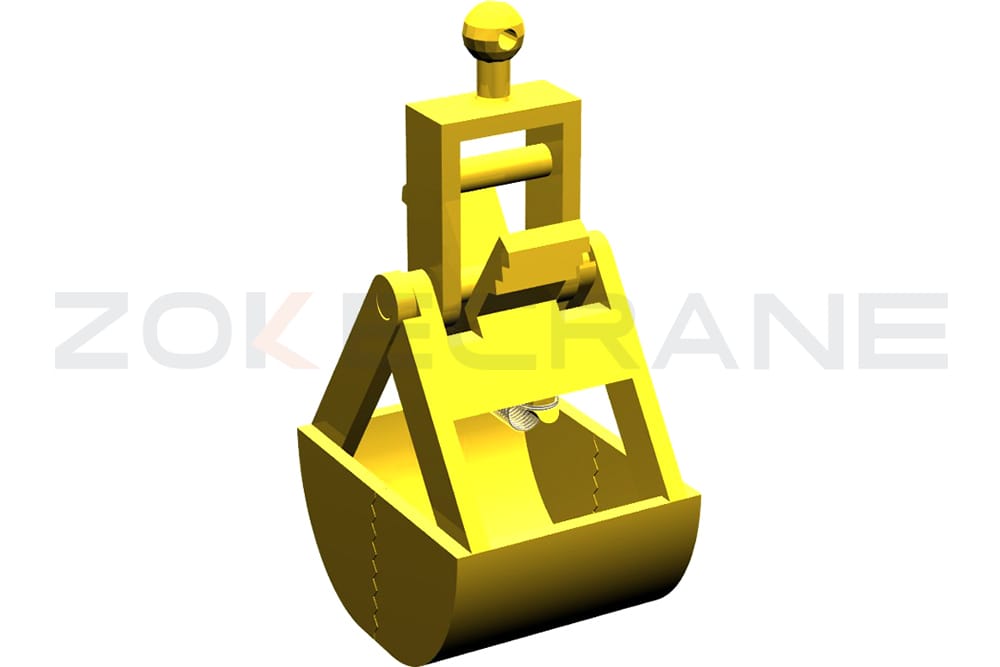

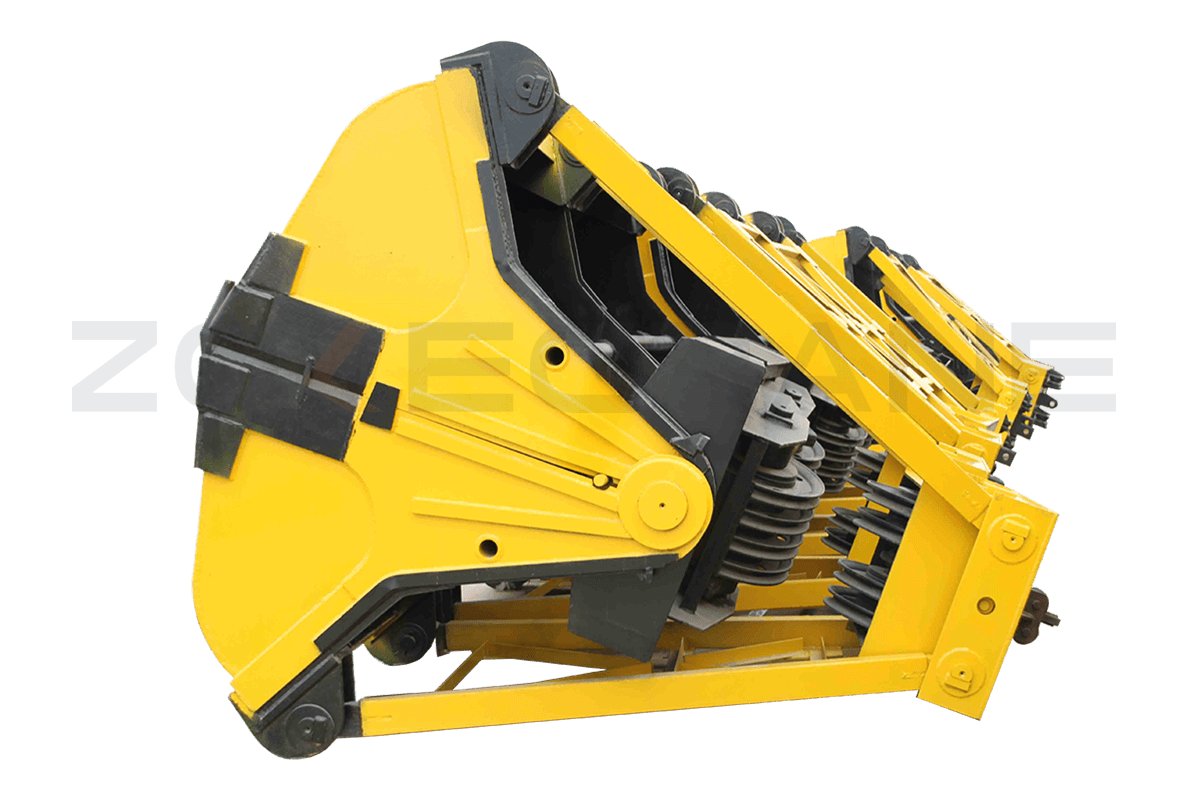

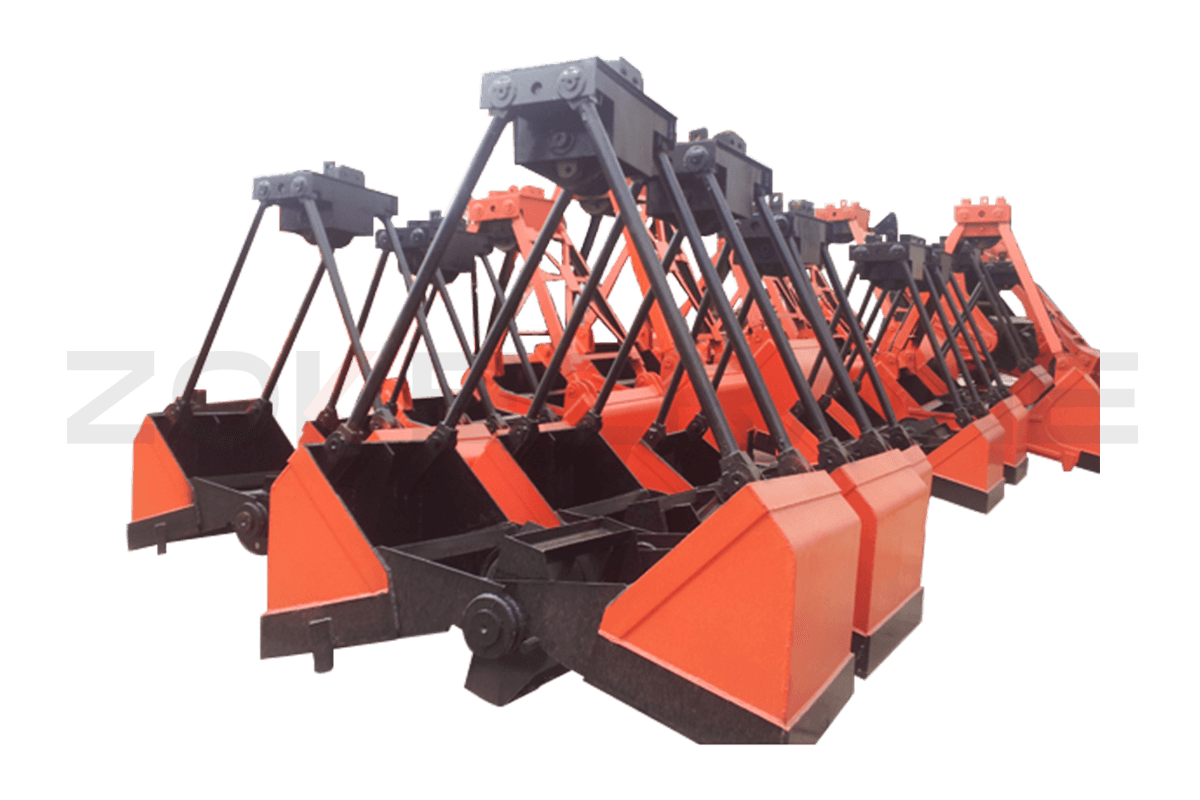

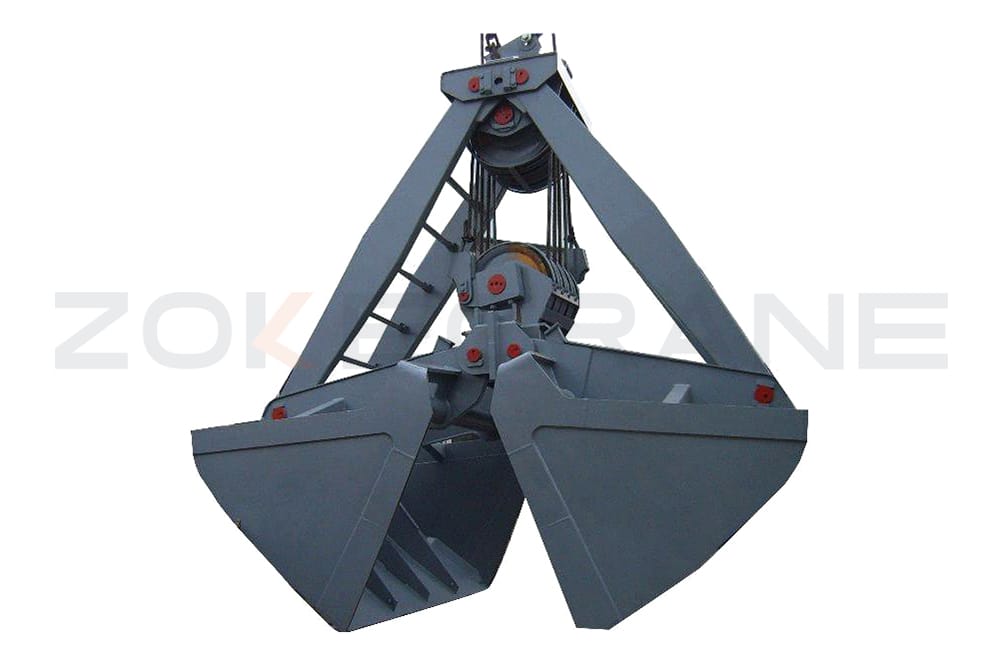

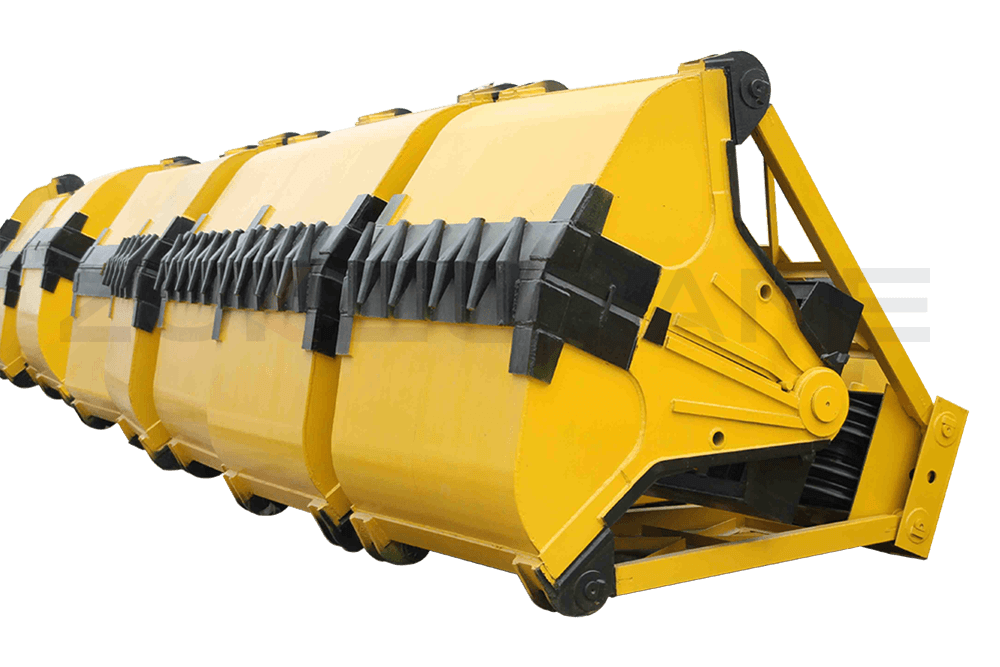

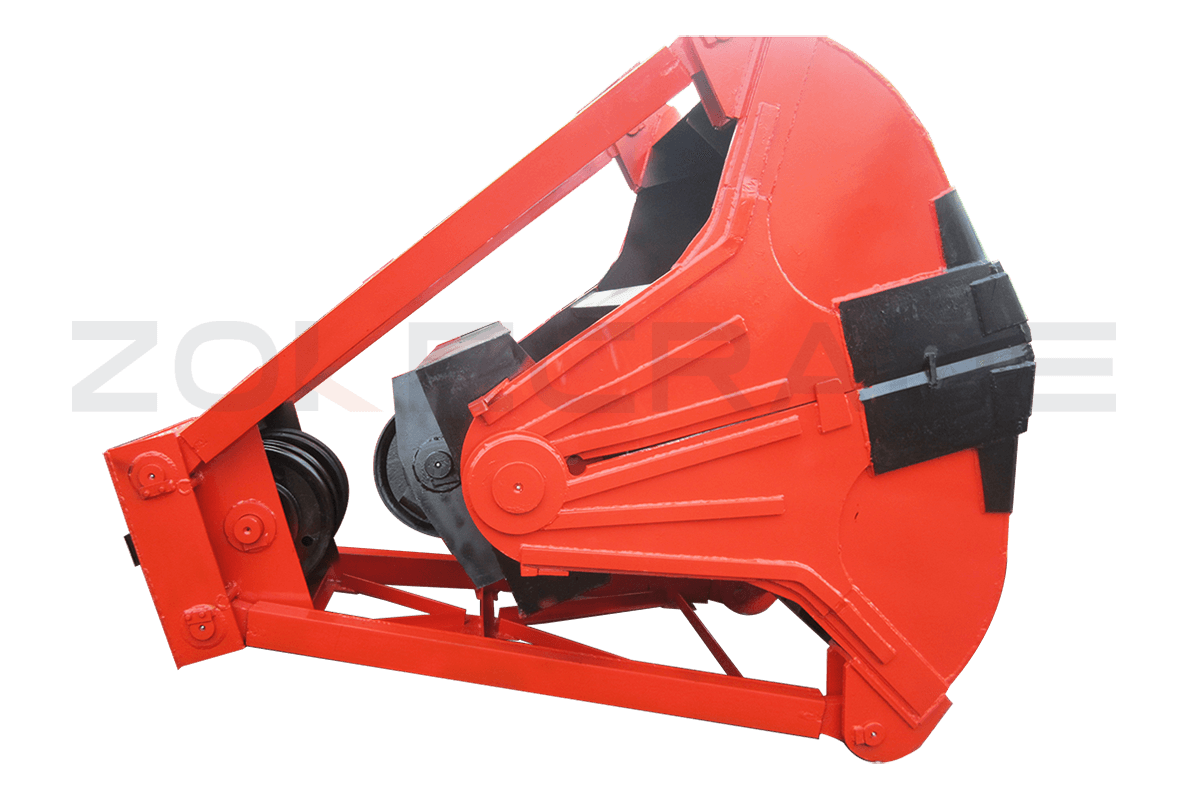

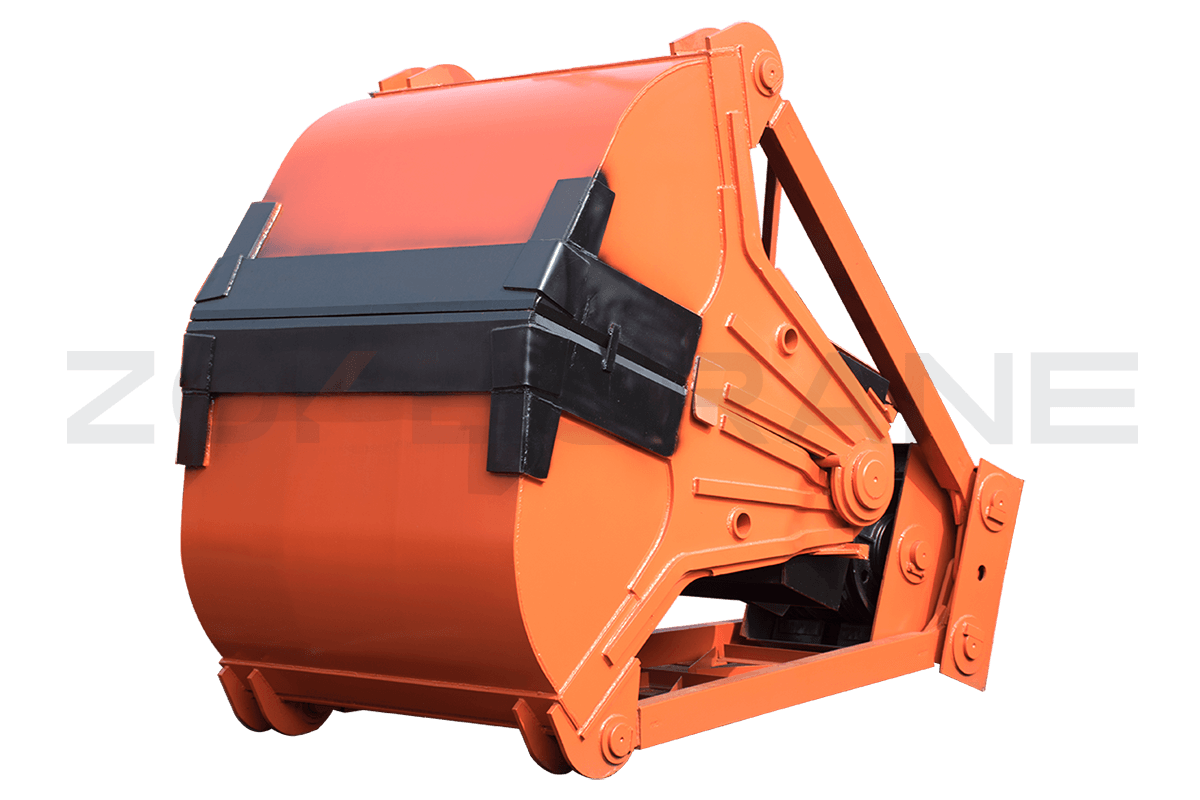

Mechanické véčko:

  • Tepelně zpracovaná ocel kombinuje nízkou hmotnost s robustní pevností.
  • Čepy a hřídele jsou z tepelně zpracované oceli přiměřené velikosti, aby se zabránilo zlomení a podpořila se dlouhá životnost.
  • Tepelně zpracované kladky a kalené vodicí kladky uložené na válečkových ložiskách.

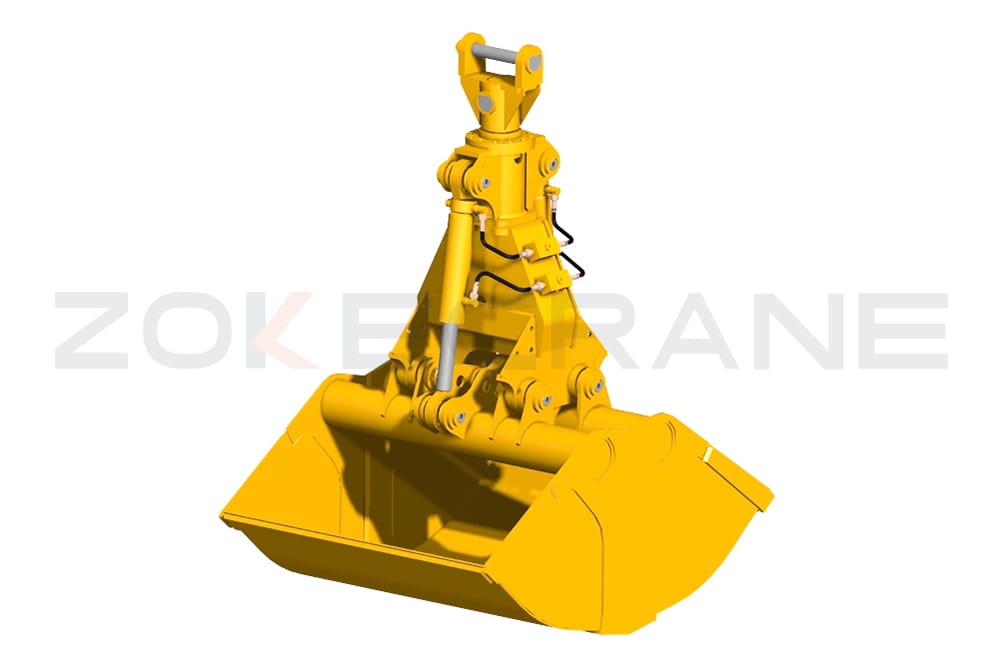

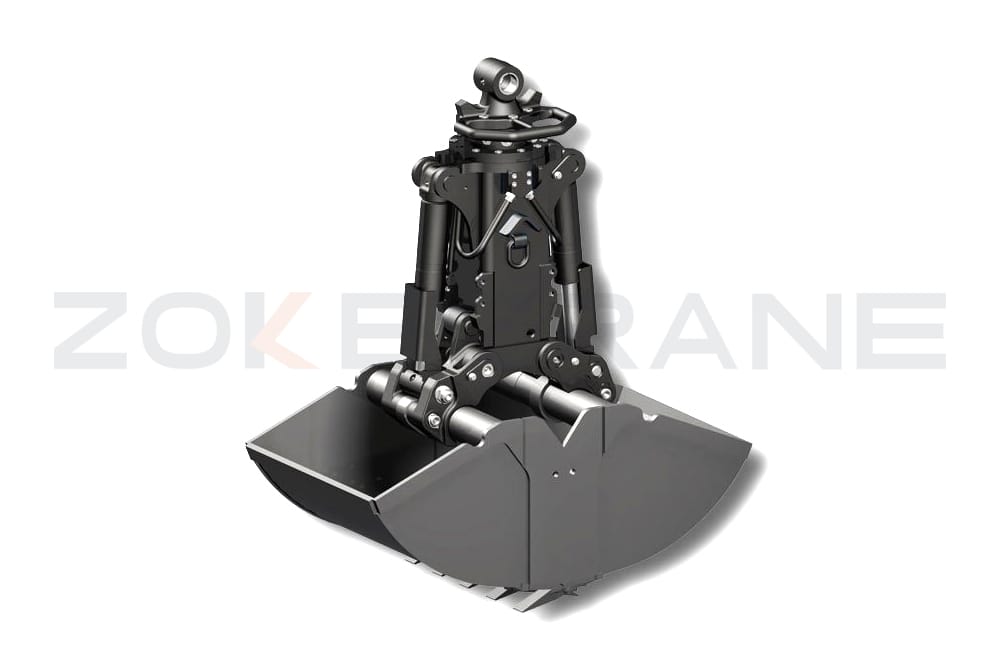

Hydraulické véčko:

  • Dvojité hydraulické válce/beranidla namontované na vnějším okraji lopaty poskytují vynikající rypnou sílu.
  • Poloměr mísy byl optimalizován matematicky s umístěním hydraulického válce/beranů, aby bylo dosaženo konzistentního plného zatížení pro maximální produktivitu.

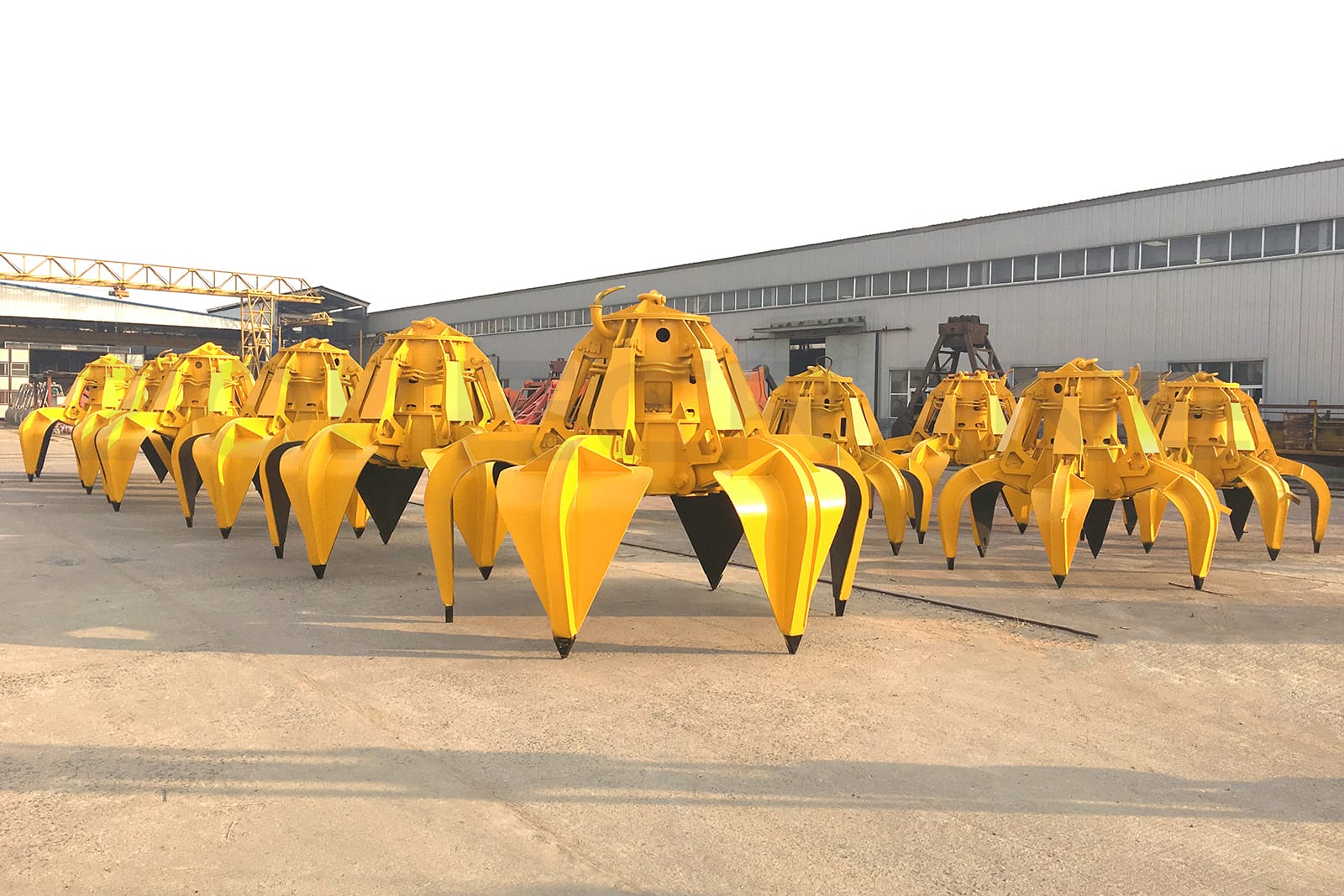

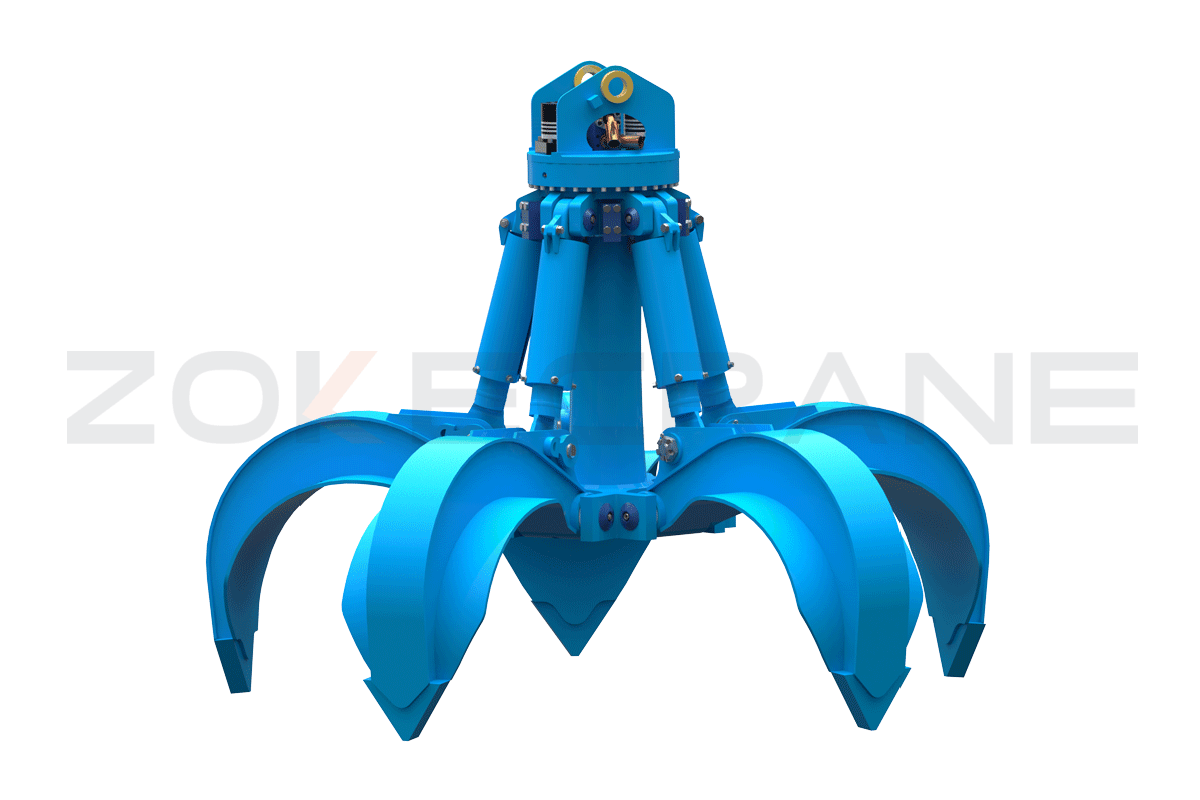

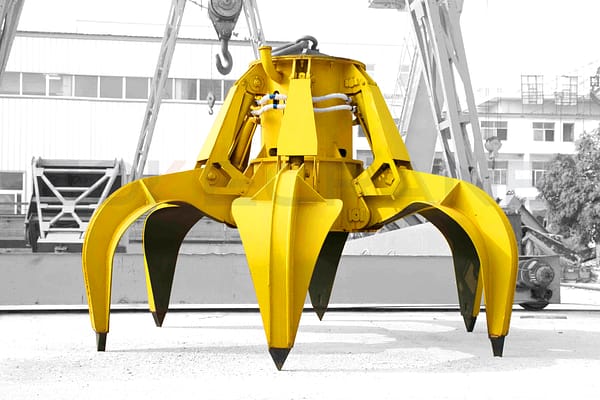

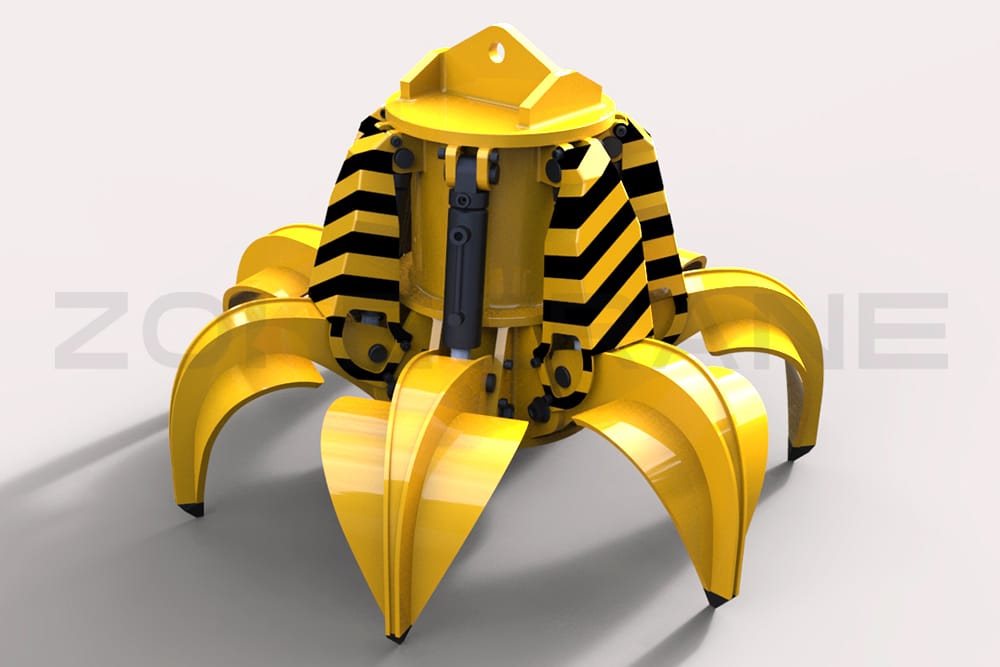

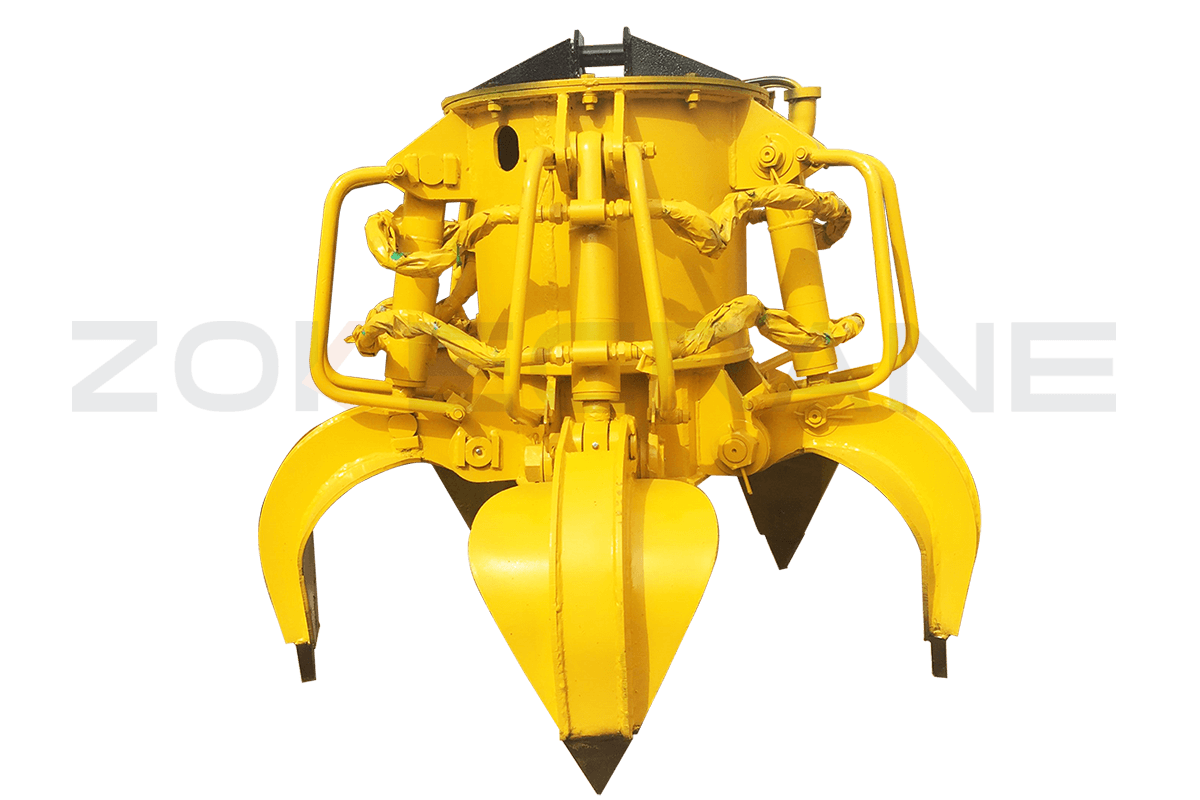

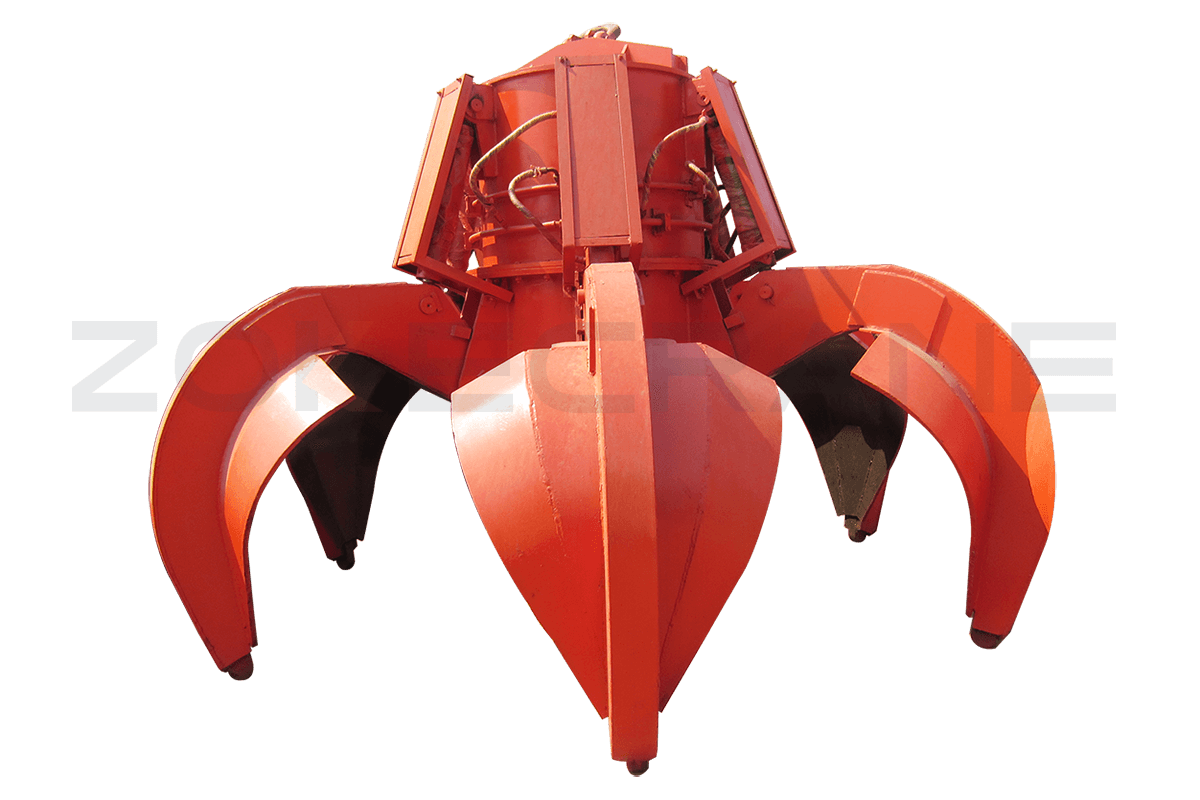

Elektrohydraulický motor Drapák z pomerančové kůry:

  • Elektrohydraulické drapáky na pomerančovou kůru jsou navrženy pro provoz na jednolanových jeřábech.
  • Drapáky jsou provedeny s vlastním hydraulickým systémem aktivovaným elektromotorem.
  • Hydraulické válce jsou plně chráněny rámem.
  • Jsou začleněny silné konce zubů. Tyto oranžové drapáky jsou vhodné pro manipulaci se šrotem, dřevěnými štěpkami, domácím odpadem a skládkou kamení.

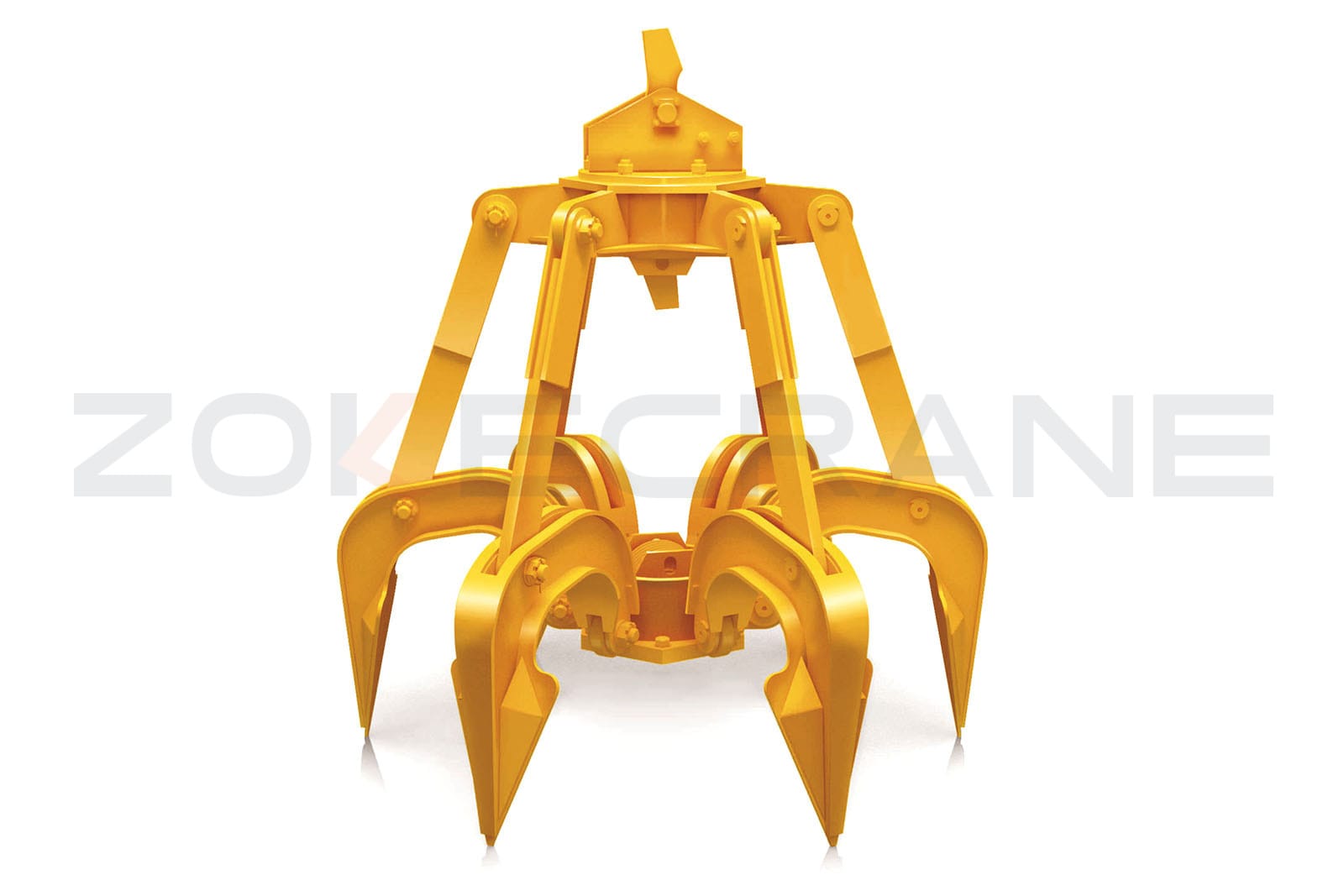

Mechanické drapáky na pomerančovou kůru:

  • Provedení/Možnosti
  • Počet peelingů 3,4,5,6,7 nebo 8
  • Otevřené, polootevřené nebo uzavřené provedení
  • Vyměnitelné zuby"

Designové vlastnosti

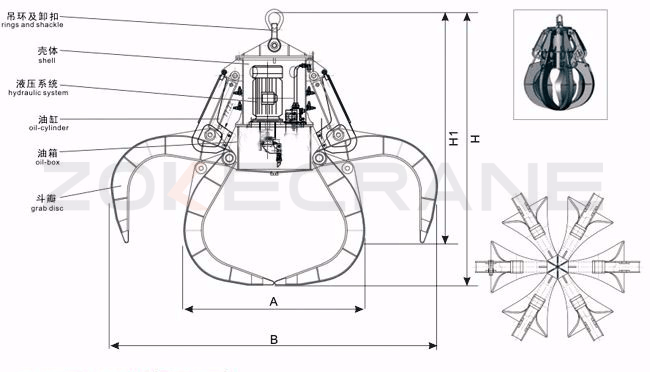

design multiventilového drapáku

  • Rozumná struktura, vynikající výkon
  • Měkké spouštění a zastavování
  • Bezpečné a spolehlivé cestování
  • Nízká hlučnost, prostorná kabina a otevřený výhled
  • Nízká údržba, snadná výměna dílů a komponentů

Parametry

Modelka Objem - m³ Mrtvá hmotnost - t Nosnost jeřábu - t Celkový výkon - kw Zavírací doba - s Velikost - mm
H H1 A B
DYZ3[0,5]1,5 0.5 1.5 3.2 11 10 2180 1880 4570 2160
DYZ3[0,6]1,6 0.6 1.7 3.2 11 11 2190 1900 1600 2220
DYZ5[0,8]2,0 0.8 2.0 5 15 13 2380 1980 1700 2480
DYZ10[2.0]4.2 2 4.2 10 22 16 3330 2820 2220 3400
DYZ5[2.5]2.6 2.5 2.6 5 18.5 17 3214 2895 2247 3572
DYZ10[3.0]3.8 3.0 3.8 10 18.5 20 3214 2876 2500 3680
DYZ10[5.5]4.3 5.0 4.3 10 22 19 3720 3295 3000 4400
DYZ16[2.5]5.5 2.5 5.5 16 30 16 3690 3127 2420 3600
DYZ16[8.0]5.6 8.0 5.6 16 30 19 3930 3294 3460 5280
DYZ20[4.0]7 4.0 7 20 37 17 3820 3310 2680 4200
DYZ20[12]8 12 8 20 37 25 4560 4100 3900 5500
DYZ25[17]9 17 9 25 45 26 4780 4400 4200 6000
DYZ30[20]11 20 11 30 45 28 4889 4550 4400 6300

Specifikace
