La grúa de pluma montada en el suelo es el equipo de elevación más utilizado en la producción actual. ¿Cuáles son las ventajas de la grúa en voladizo de columna fija? Tiene una gran fiabilidad y es adecuada para tareas de elevación frecuentes en distancias cortas. Es flexible en su funcionamiento y mejora en gran medida la eficiencia del trabajo. ¿Cómo se instala la grúa voladiza de columna fija? A continuación le ofrecemos una explicación gráfica.

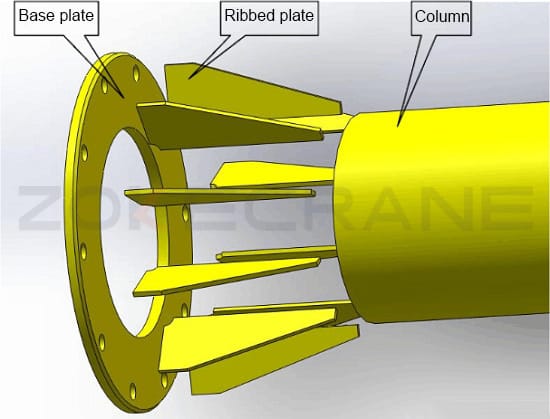

Instalación de la columna
Encajar la columna en el anillo interior de la placa inferior, soldar y fijar la placa inferior y la columna en ambos lados de la placa inferior, luego soldar una serie de costillas a la placa inferior y la columna para completar la instalación de la placa inferior en voladizo de la columna.

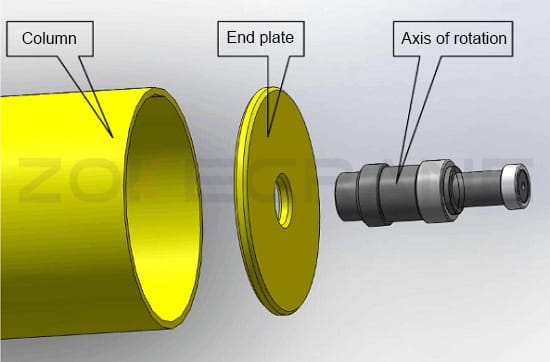

Instalación de la placa final y del riel del anillo de la cintura
En primer lugar, ajustar la posición del eje giratorio de la grúa de columna y la placa final y luego soldar y fijar para garantizar la verticalidad del eje giratorio. A continuación, poner la placa final en la columna y soldarla y fijarla con la columna de acuerdo con el tamaño del dibujo. Colocar el carril del anillo de la cintura en la columna, ajustar la posición correspondiente según el tamaño del dibujo, soldarlo y fijarlo con la columna para completar la instalación.

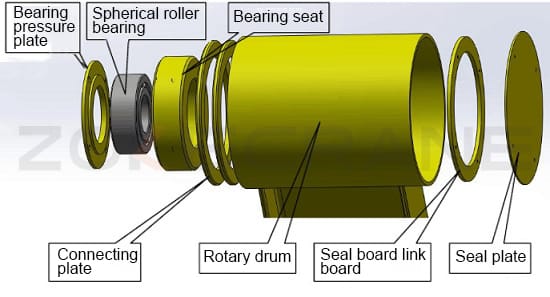

Instalación del manguito giratorio
El asiento del rodamiento y el cilindro giratorio se sueldan y se fijan según el tamaño del dibujo a través de la placa de conexión, y se presionan en el rodamiento de rodillos esféricos, y luego el lado izquierdo del manguito giratorio se sella con la placa de presión del rodamiento. La placa de conexión de la placa de sellado está soldada en el lado derecho del cilindro giratorio, y la placa de sellado está conectada por medio de pernos. La placa de sellado se retira durante la instalación in situ, y el colector de corriente se instala dentro del manguito giratorio. Una vez instaladas las partes internas del manguito giratorio de la grúa en voladizo de columna, se instala la placa de sellado y se completa la instalación.

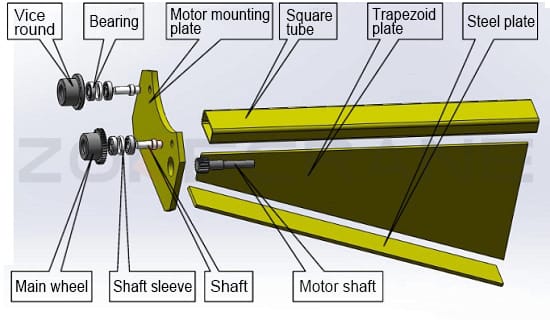

Instalación del soporte
Primero se suelda el eje a la placa de montaje del motor, se instala la rueda principal y la auxiliar, y luego se sueldan y fijan el tubo cuadrado, la placa trapezoidal y la placa de acero según las dimensiones del dibujo. De acuerdo con las dimensiones del dibujo, se suelda el soporte al voladizo para completar la instalación.

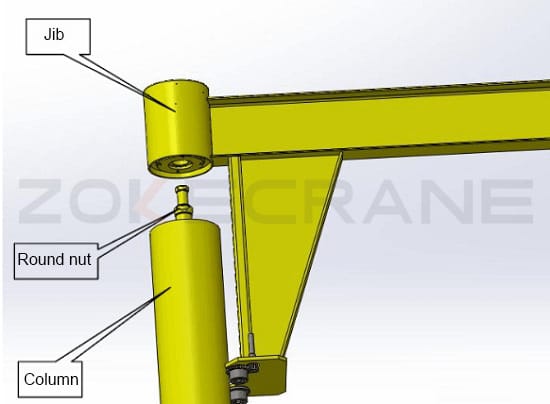

Instalación in situ de la grúa bandera autónoma
Cuando se instala en el lugar, se retira la tuerca redonda en la columna, se fija el voladizo en la columna a través del eje giratorio y la pista de anillo de cintura, luego se instala la tuerca redonda en el eje giratorio desde el interior del dispositivo de giro, y luego se instala el anillo de deslizamiento y se bloquea a su vez las tuercas de poliuretano. El cable redondo pasa por el interior de la columna, pasa por el orificio central del eje giratorio, y luego entra en el dispositivo de giro del anillo colector. El soporte del anillo colector y las escobillas de carbón se instalan en el interior del dispositivo de giro. En el armario de control, a través del interruptor del contactor en el armario de control eléctrico, el cable se conecta al dispositivo de giro para hacer funcionar el motor y elevar el moe. eléctrico para terminar la instalación.
