20トン運搬カートをシンガポールに納入：既存のコンクリート床へのレール設置ソリューション

ZOKE CRANE社は、シンガポールのエンジニアリング請負業者向けに、20トンのKPJケーブルリール搬送カートをカスタマイズして納入しました。この搬送カートは、6m×2.3mのプラットフォーム、30mの移動距離、および440V/3相電源を備えています。

お客様のコンクリート床は既に完成しており、レール式ソリューションの採用が決定されました。既存の床を損傷しないよう、「鋼板＋ケミカルアンカーボルト」による設置方法で角型レールを固定し、現場の改修を最小限に抑えました。お問い合わせから注文確定まで、全工程は1ヶ月以内に完了しました。

既存のコンクリート床上でのケーブルリール搬送カートの設計上の課題

顧客の作業場の状況とカスタマイズ要件に基づき、このプロジェクトにはいくつかの特有の課題がありましたが、それらが最終的なソリューションの重要な価値となりました。

埋め込み式レール基礎および大規模な土木工事は禁止されています。

作業場の床は、レールプレートや基礎が埋め込まれていない、完全にコンクリートで覆われた状態でした。床の切断、溝掘り、コンクリート打設といった従来のレール設置方法では、既存の作業場床を損傷し、工期が延長され、土木工事費が大幅に増加するため、顧客の求める低コスト改修の要件を満たせませんでした。さらに、レールの軌間は1.6mに固定されており、精密な設置が求められました。

非標準産業用電圧には、完全にカスタマイズされた電気システムが必要です。

顧客の電源は、一般的な産業用電圧規格に適合していませんでした。多くのサプライヤーは標準電圧機器しか提供しておらず、完全な電気システムをカスタマイズする能力が不足しているため、起動失敗や頻繁な電気トラブルにつながる可能性があります。

同時に、この作業場は高周波条件下で連続稼働するため、優れた過負荷耐性、耐久性、信頼性が求められ、標準的な低価格の電気部品では対応できない。

選定の課題からプロジェクト完了まで：KPJ特注ケーブルリール搬送カートの構築方法

お客様のご要望にお応えするため、当社のエンジニアリングチームは、低コスト、低改造、そして高い適応性を備えたソリューションを開発しました。主な利点は、レール設置プロセスとカスタマイズされた電気システムにあります。

鋼板と化学アンカーを用いたレール設置により、改造コストを削減

大規模な土木工事を回避し、プロジェクト全体のコストを抑えるため、鋼製ベースプレートとケミカルアンカーボルトを用いた非埋め込み式のレール設置方法を採用しました。

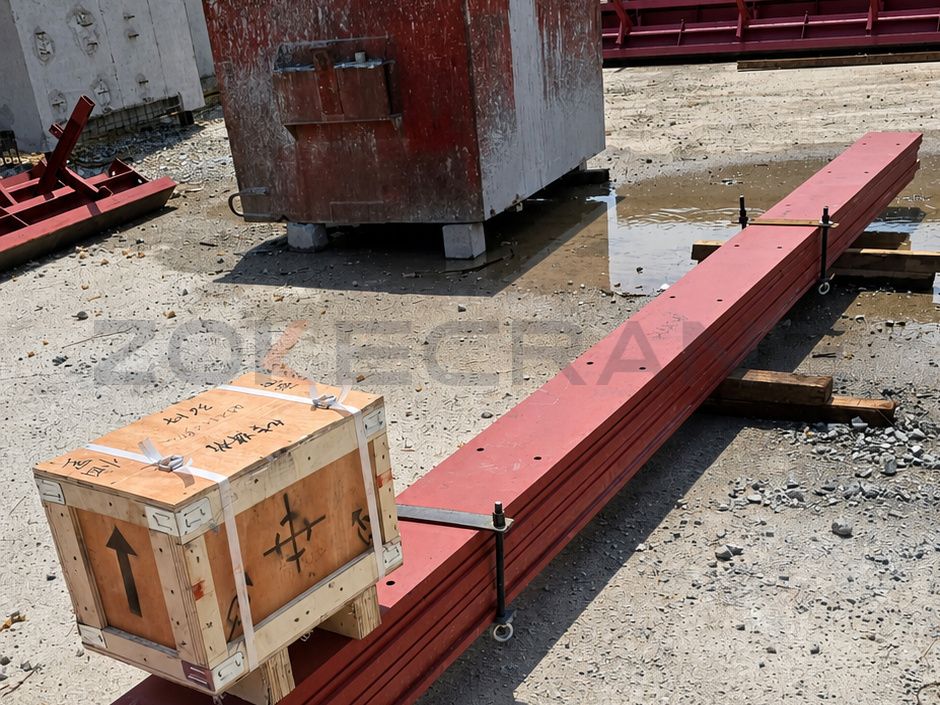

厚い鋼板を高強度ケミカルアンカーを用いて既存のコンクリート床に直接固定した。水平と1.6mのレールゲージを正確に調整した後、レールを鋼製ベースプレートに溶接した。

このソリューションにはいくつかの利点があります。

• 床の切断やコンクリートの打設は不要で、既存の作業場床への影響も最小限に抑えられます。
• 土木工事費の大幅な削減と、優れた総合的なコストパフォーマンスを実現。
• 強力な固定力、優れた耐振動性、そして長期的な信頼性。
• レール設置精度が高く、レールのずれのリスクがない安定した構造。

非標準電圧向けに完全カスタマイズ済み、すぐに使用可能

標準電圧のみに対応するサプライヤーとは異なり、ZOKE CRANEは電気系統の完全なカスタマイズに対応しています。このプロジェクトでは、モーター、制御システム、電源システムすべてが現地の電圧要件に合わせてカスタマイズされました。

出荷前に電気系統の試験と試運転がすべて完了したため、顧客は改造や部品交換を行うことなく、すぐに機器を稼働させることができました。

信頼性向上のためのシュナイダーエレクトリカル製品一式

顧客の高い信頼性要件を満たすため、搬送カートの電気系統全体には、スイッチ、接触器、リレー、保護モジュールなど、シュナイダー社製の輸入部品が装備されました。

このプレミアム構成は、連続的な高負荷運転に最適で、故障率の低減、過負荷耐性の向上、よりスムーズな動作、より長い耐用年数を実現すると同時に、メンテナンスコストの削減にも貢献します。

迅速な生産と直接海上輸送

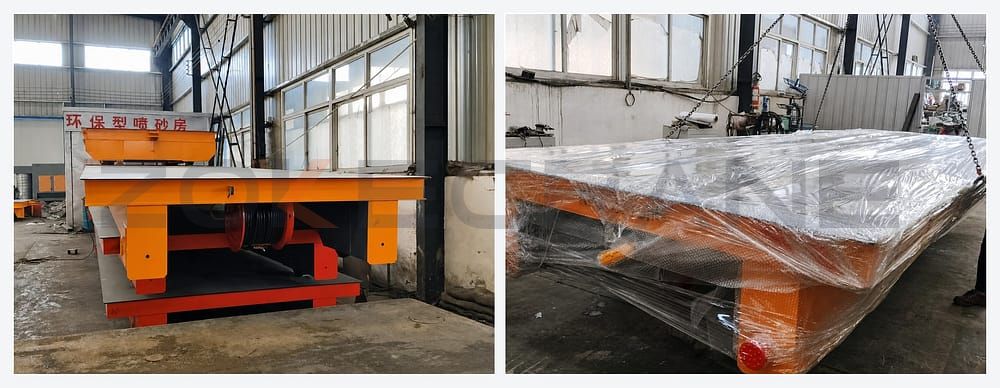

お客様からの緊急納品依頼を受け、当社は優先生産スケジュールを発動し、製造リソースを投入して、組み立て、テスト、防錆梱包を最短時間で完了させました。

同時に、専用の国際輸送ルートを確保し、海上輸送にかかる総時間を12～15日以内に抑えました。お客様は機器受領後、簡単な組み立てと電源接続を行うだけで済むため、プロジェクトの実施期間を大幅に短縮することができました。

プロジェクト成果物

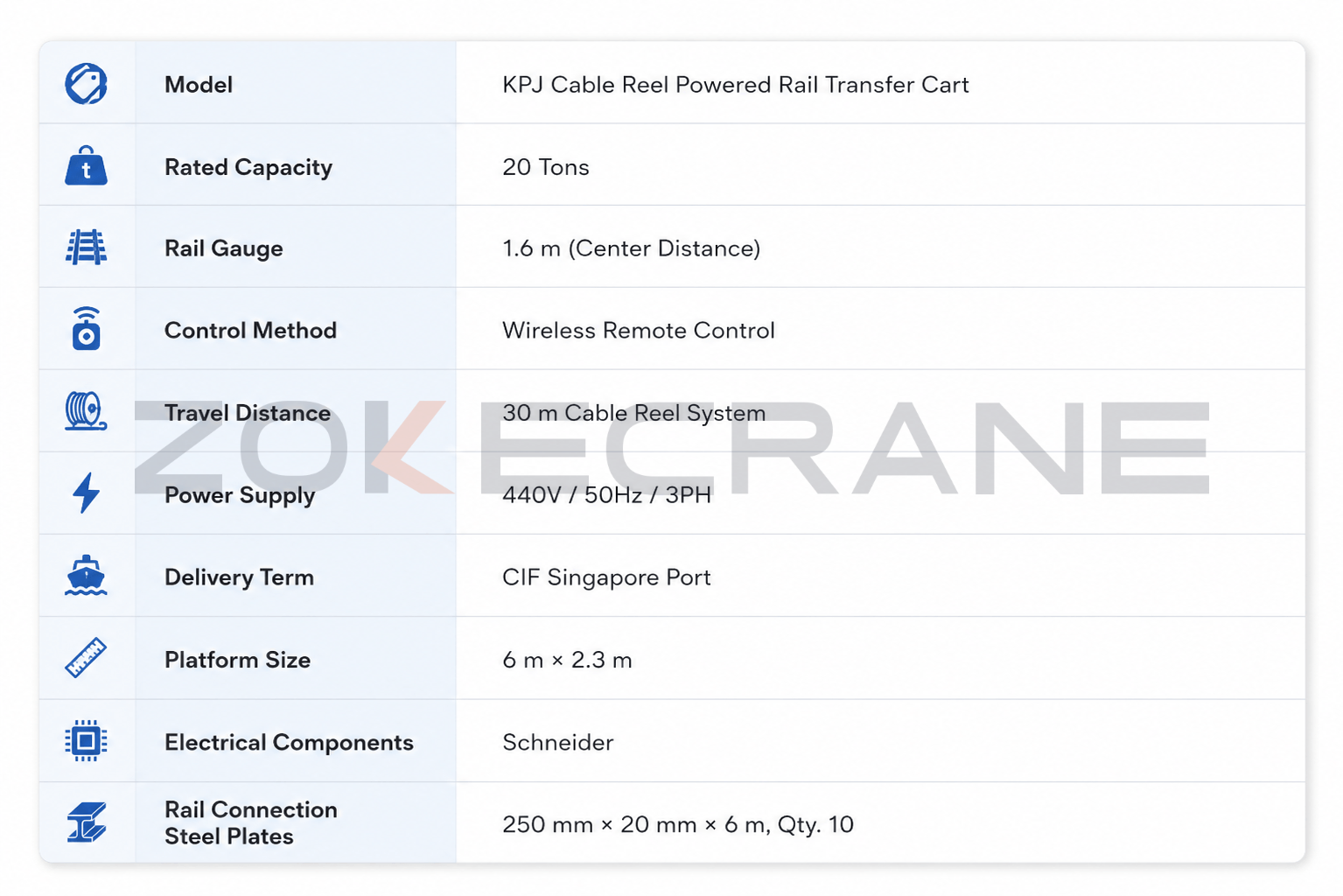

主な技術仕様は以下のとおりです。

迅速な製造と最終検査の後、機器は直ちに出荷されました。わずか12～15日という迅速な海上輸送により、顧客はすぐに使用できるマテリアルハンドリングソリューションを受け取ることができました。

搬送カートは、成熟した標準化された構造を採用しています。お客様は、簡単な現場設置作業を行うだけで、すぐに機器を稼働させることができます。

プロジェクト概要

このシンガポールのケーブルリール移送カートプロジェクトは、以下の3つの主要な利点により、非常に費用対効果が高く、カスタマイズされたソリューションを提供することに成功しました。

鋼板とケミカルアンカーを用いた、低改造レール設置工法。

シュナイダーエレクトリックによる、非標準電圧要件に対応した電気設備の完全カスタマイズサービス。

迅速な生産とエンドツーエンドの納品管理。

迅速な注文確認と短い納期から、作業場の状況に合わせた完全カスタマイズソリューションまで、このプロジェクトは、ZOKE CRANEが非標準レール搬送装置、低コストの改修ソリューション、およびカスタマイズされた電気システムにおいて高い能力を持っていることを示しています。
